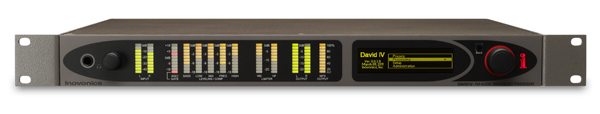

INOVONICS 719 DAVID IV 數字音頻處理器

概述

719 DAVID IV是INOVONICS音頻處理器系列的第四代。外形簡單大方。

基于DSP的全數字化設計，并易于掌握使用簡單，能迅速和有效地優化音質效果。

主要特點

基于數字信號處理的硬件軟件設計，超低延遲。

五階可調圖形均衡器，動態范圍壓縮調節。

自動增益控制( AGC )

雙聲道增強

低低音增強

可調節高通去噪濾波器

本公司專有的PIPP?（極性獨立的峰值處理）限制器

AES3 數字信號輸入輸出，支持采樣頻率32kHz, 44.1 kHz, 48 kHz 和96 kHz

左右聲道平衡模擬輸入輸出（XLR）及非平衡輸入輸出

內置音頻(Tone)發生器

FM用預加重限制器

儀器可從儀器面板或使用互聯網絡控制

內置雙聲道生成器及RDS信號強度調節

25個廠家預設，種類覆蓋大部分音樂種類。外加20個自預設槽位

產品規格

頻率響應：

非平衡輸入/輸出：輸入端理想條件下（實驗室測試用FM-解調器正使用正確去加重） ±0.25dB，20Hz–15kHz。

平衡輸入/輸出：輸入端理想條件下（實驗室測試用FM-解調器正使用正確去加重） ±0.25dB，20Hz–15kHz。不使用去加重情況下±0.25dB, 20Hz–20kHz。

AES數字輸入輸出：輸入端理想條件下（實驗室測試用FM-解調器正使用正確去加重） ±0.25dB，20Hz–15kHz。不使用去加重情況下±0.25dB, 20Hz–20kHz。

噪聲（未加重情況下）：

非平輸出：在適合的去加重網絡，最大輸出情況下SNR >85dB。

平衡輸出：在適合的去加重網絡情況下，殘留噪聲低于截波100dB。

AES數字輸入輸出：在適合的去加重網絡情況下，殘留噪聲低于0dBFS 130dB。

失真：

非平衡輸出：在適合的去加重網絡的情況下低于0.01% THD。

平衡輸出：在適合的去加重網絡情況的情況下低于0.06% THD。

立體聲分離度：

非平衡輸出：輸入端理想條件下（實驗室測試用FM-解調器正使用正確去加重）：大于65dB，頻率范圍20Hz-15kHz。串話干擾 78dB。

平衡輸出：輸入端理想條件（實驗室測試用FM-解調器正使用正確去加重）,未加重，1dB低于截幅的情況下：大于100dB。

AES數字輸入輸出：輸入端理想條件（實驗室測試用FM-解調器正使用正確去加重）, 未加重，相對于0dBFS: >130dB。

節目信號延遲：在所有情況下≤4.2毫秒。

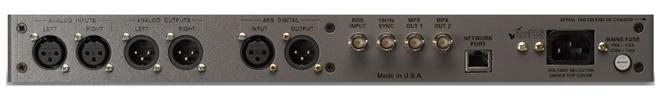

背部接口

數字信號輸入：AES3 立體聲輸入，XLR接口，識別采樣率為32kHz, 44.1kHz, 48kHz 和 96kHz; 16/24-bit。輸入增益可調，范圍相對于-20dBFS是-5dB到-35dB。

模擬平衡信號輸入：XLR接口，輸入平均值范圍為-15dBu 到+15dBu， 最大峰值+26dB.

輸出：數字模擬輸出皆可直接輸出（截止頻率為20KHz），或者與符合FM輸出的濾波器相連（截止頻率為15KHz）.皆可設置預加重或歸平。

數字信號輸出：AES3 立體聲輸出，XLR接口，可調節范圍在100%載波調制情況下為-20dB到0dB，輸出采樣頻率可設置為跟隨輸入模式或者強制為32kHz, 44.1 kHz, 48kHz 和96kHz。分辨率為24 bits。

模擬平衡信號輸出：在可調節范圍在100% 載波調制，源阻抗為200Ω的情況下 -10dBu 到 +24dBu (+21.5dBm)。

模擬非平衡信號輸出：接口為BNC。在可調節范圍在100% 載波調制，源阻抗為75Ω的情況下 為0.8V p-p 到 8V p-p (+11dBu)。預加重可設置為75μs, 50μs 或關閉。

RDS輸入：非平衡信號，接口為BNC。接受57kHz RDS載波信號，信號強度為0.5V p-p 到 5.0V p-p。

19kHz RDS 同步信號輸出：接口為BNC，源阻抗為75Ω的情況下，輸出5V p-p TTL- 方波，和 19kHz導頻對應。

網絡接口：RJ45

耳機插孔：TRS，可用與檢驗處理后的音頻。可在顯示屏上調節音量。

音頻處理

可調節高通濾波器：調節范圍20Hz 到 65Hz。削減次低音噪聲，提高調制效率

自動增益控制( AGC )：緩慢自調節。調節速度可調。識別調節范圍±18dB。

立體聲強化

五階可調圖形均衡器：分割音頻至五個頻段。每個頻段有各自的動態壓縮、增益調節

低音增強

PIPP?峰值限制器：極性獨立的峰值處理。確保最優的FM調制載波信號。

ITU 多重功率控制：使信號符合歐洲ITU-R BS.412.9.標準

自適應預增強：

非平衡信號截幅：最大3dB基帶信號截幅，在加入19kHz導頻及RDS載波之前。

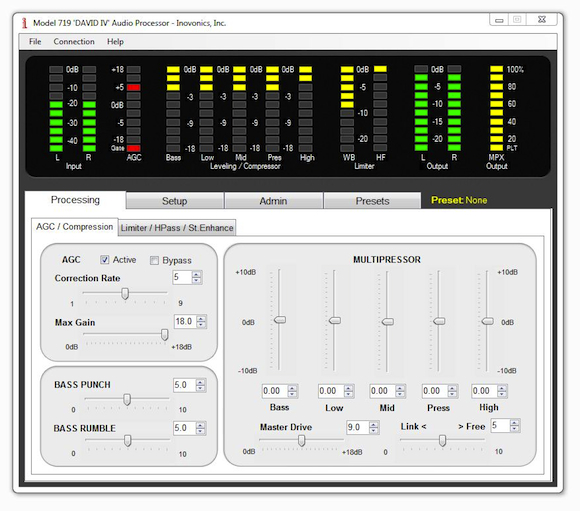

軟件控制：如圖所示

雜項

電源要求 105-130VAC或210-255VAC，50/60HZ; 功率：8瓦。 尺寸和重量（1U），3.6公斤

?
