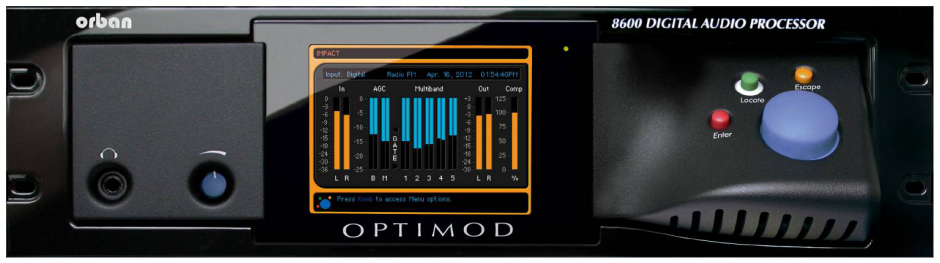

Orban Optimod-FM 8600HD 數字音頻處理器

?

雙電源ORBAN 8600HD音頻處理器特點說明：

?

1. 8600是奧本的旗艦機種， 集成了ORBAN幾十年的音頻處理器的技術及經驗；

2. 基于DSP處理器的硬件平臺，使用了9顆飛思卡250MHzDSPB56724DSP處理器，運算速度提升6倍， 于是提供了先進的 MX音頻處理架構， 使調頻廣播能夠播出更佳的播出效果及響度；

3. DSP為基礎的立體聲編碼器和復合限幅器，包含調頻預加重處理功能可以確保發射信號無雜音并且峰值可以被有效地控制；

4. 整機為無風扇式設計，無運行噪音；

5. 主備播出設備、雙電源播出設備應分別接入不同的供電回路；

6. 雙電源設計可以自動切換， 滿足總局 “廣播電視安全播出管理規定” 關于雙電源播出設備可接入不同的供電回路的使用環境；

7. 處理器包含立體聲增強、均衡、自動增益、多頻段壓縮、峰值限幅功能、立體聲編碼器及復合信號限幅功能；

8. 改進的動態峰值限幅技術， 在提高音頻瞬態打擊及高音效果的同時可以降低由此造成的失真；

9. 內含調頻預加重處理功能；

10. Quick Set-up提供用戶操作直觀簡易的快速設定功能， 可以快速完成安裝設定；

11. 包含MX處理架構等共6種處理架構；

12. 開放SNMP協議供第三方集成， 能夠提供的設備信息需包括以下內容：

    AES數字音頻信號無聲；

    AES數字音頻信號錯誤；

    AES數字音頻信號正常；

    模擬音頻信號無聲；

    模擬音頻信號正常；

13. 兩個分別獨立的的音頻處理通道可以分別用數字幾模擬調頻廣播；

14. 包含R128/ITU BS1 170-3響度控制標準；

15. 基于真峰值表(R1 28/ITU1 770-3的 HD數字調頻限幅器；

16. 提供60種以上預設處理模式；

    ?

功能說明：

1. 具備一個AES3音頻輸入器端口， 兩個AES3輸出端口和一個AES1 1同步輸入端口；

2. 具備一路立體聲模擬輸入和輸出端口；

3. 兩組AES數字音頻輸出，可分別設置輸出電平；

4. 模擬L/R輸出和數字輸出可配置為無預加重輸出或預加重輸出；

5. 兩個可獨立調節輸出電平的復合輸出端口；

6. AGC增益控制功能為兩波段及五波段高速DS P音頻處理；

7. 五頻段和二頻段處理模式可切換選擇；

8. 根據節目單編排設置處理模式；

9. 可依據節目強化低頻聲音的調整；

10. 語言和音樂節目的自動區分調整功能；

11. 隔離的GPI\O接口；

12. 支持內置的信號發生器和內部同步時鐘信號,同時提供外部的同步時鐘接口；

13. 100M的TCP/IP以太網接口，可進行遠程配置；

14. 提供SNMP協議，使基于該協議的第三方軟件能夠獲取設備實時運行狀態信息；

    ?

技術指標：

• 頻率響應： 基于50μs標準調頻預加重曲線±0.10 dB, 2.0 Hz- 15 kHz；

• 總系統失真： ??（去加重， 100%調制）<0>

• 信噪比：≥90dB，未加權（旁通模式，去加重，20Hz-15kHz寬帶， ?100%調制）；

• 串音：≤-70dB,20 Hz- 15 kHz；

• 數字輸入采樣頻率： 自動選擇32,44.1,48,88.1和96KHz。 阻抗：>10 kΩ負載阻抗， 平衡式；

• 失真：≤ 0.01%THD（旁通模式，去加重）20Hz-15kHz寬帶；

• 額定輸入電平： 可通過軟件從-9.0調節到+13.0 dBu(VU)；

• 最高輸入電平：+27dBu；

• 連接方式：兩個XLR型端口，母頭， EMI抑制。插腳1接底盤電線，插腳2(+)，插腳3電平衡，浮接且對稱；

• A/D轉換： 24比特128x倍超采樣率 delts sigma線性相位防失真濾波器；

• 濾波： RFI濾波，帶0.15Hz高通濾波器。
