LAWO朗沃crystal數字音頻調音臺

四個線路輸入和四個傳聲器輸入（也可作為線路輸入），八個線路輸出和兩個耳機輸出，四個AES/EBU數字輸入和輸出（立體聲）以及八個光纖耦合器和延時器都作為標配進行了提供。主機設備還能夠通過兩塊插卡進行擴展來實現更多的線路輸入輸出端口、AES/EBU數字輸入輸出端口或HD（高清）以及SD（標清）SDI嵌入/解嵌器輸入輸出端口。為了集成成為一個更大構架的系統或?qū)⒄{(diào)音臺連接到住控制室或其他控制室，通過使用Madi接口最多能...

Lawo朗沃與Stagetec的展位相鄰，主要展示了mc2系列調音臺、Crystal新一代數字調音臺和Zirkon完美的廣播系統。Lawo銷售總監GregorErlitz：“Lawo在2008年北京奧運會上有著非常卓越的表現，來自歐洲的Alfacam以及OutsideBroadcast和Prisma的轉播車以及中國中央電視臺、福建電視臺和海南電視都使用了mc266控制臺。這是對我們產品的品質的一次重大考驗，同時也讓我們更加堅定了信心?！?/p>

Lawo展示的新一代調音臺Crystal受到市場的強烈關注，具有極高的性能價格比。簡單、清晰、大方，把高質量和易操作性完美的結合在一起，而且Crystal以節目為中心。

Lawo系統工程師張賽（systemEngineer）說：“Lawo在今年的NAB展上推出了其mc2系列調音臺的新成員—mc256調音臺。這也是它第一次亮相BIRTV，它具有mc2系列調音臺的所有功能，例如快照、動態自動控制、與其它Lawo產品進行網絡連接等，并縮小了控制界面的面積，結構更為緊湊；HD核心提供最多512個DSP通道、144條求和總線和多達8192個交點的路由能力；創新的控制界面可直接進入主要的操作部分。

LAWO：德國LAWO公司專門從事于廣播電臺、電視臺的混音調音臺和音頻矩陣系統。三十多年的專業音頻領域經驗，造就了其極高的產品質量和創新性的技術。

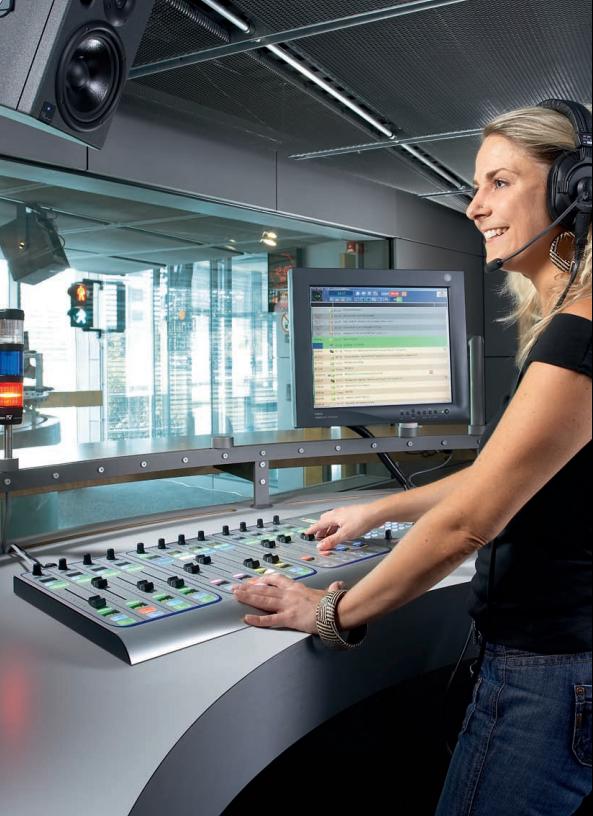

德國LAWO公司的Zirkon網絡、模塊化數字調音臺的應用范圍包括主持人自主操作的廣播電臺直播室，電視臺演播室、中規模節目錄音編輯工作間和轉播車等。Zirkon調音臺可以完成你在電臺所能夠想到的所有控制功能。

Zirkon重點考慮了替換原有模擬系統時的可靠性和適應性，其控制界面充滿人性化，非常簡單易用，播音員或主持人只需經過最簡單的培訓即可掌握基本操作。

什么樣的設備能讓工程師的工作簡單？

什么樣的系統是完全可靠的？

什么樣的設備能同時滿足現在和將來的應用需求？

Zirkon被證明是滿足當前和未來的節目制作和播出的需要、提高使用者的效率和滿意度的一個解決方案。它可以根據將來需要的變化進行擴展。Zirkon不壓抑你的個性和創造性，可以根據各種應用需要進行配置和升級，人性化的界面、結構和功能的完美結合將帶給你節目過程中的無限體驗。

Zirkon系統構成

Zirkon調音臺系統由一個系統單元箱（又叫DALLIS）和操作控制臺面組成，操作控制臺面至少有兩個控制模塊（中央模塊和通道模塊）組成。各個模塊之間通過CAN-BUS（CAT5/RJ45）相連接，可以按照用戶需求的次序放置。其中，系統單元箱由執行數字信號處理（DSP）功能的母板和一些模擬、數字輸入/輸出接口卡構成。

除了硬件模塊之外，Zirkon還可以通過觸摸屏軟件VisTool進行擴展操作。

調音臺控制臺面

*中央控制模塊

模塊化控制臺面，包括一個中央控制模塊和一個或多個四推子模塊組成，最多可達36個推子。

（對應的英語翻譯）

PCMCIA卡讀寫器，可以快速存儲或讀出用戶的設置，即可以每個操作人員可以有不同的設置狀態。

中央模塊提供了通道的快速和全面的瀏覽，從增益到均衡EQ、到輔助輸出（Aux），一切清晰可控。液晶文字顯示的按鈕只顯示了該通道可用的參數，以防止誤操作。

電子標簽（液晶文字顯示）的按鈕，用于為每個通道的資源分配，可以獨立配置選擇。

根據需要，定義控制功能和對講按鍵。

所有按鍵均與臺面齊平，以減少誤操作。

2個音量控制旋鈕和24個可編程按鈕被分成六組，具有三種顏色顯示，主要用于監聽選擇功能。

*通道模塊

一個調音臺可以有多達九個通道模塊，通過電纜連接，可以需要任意擺放。每個通道條是空白、開放設計，以方便配置。最重要的顯示和操作元素，標識醒目。

（對應英文翻譯依次為：）

信號狀態顯示：過載、限幅器激活、信號出現。

旋鈕控制，用于通道參數調整：MIC增益，線路電平、聲像、平衡和輔助輸出電平。

帶電子標簽液晶按鈕，顯示輸入信號源的名字和旋鈕調整時的參數值。按下按鍵可以選擇該通道（如在中央模塊上操作EQ）或者分配信號源到該通道上。

2個任意可編程按鈕用于輔助功能，可以插入打印的標簽如：ON/OFF和PFL。

高質量的馬達，可以保證長期免維護和直觀使用，特別是與自動化播出系統結合，可以一眼就知道哪個通道淡出了。

2個自由分配的可編程按鈕，可任意配置功能，通常用于對講、會議、或“開始”按鈕，也可以遙控設備。

系統單元箱

系統單元箱是基于DALLIS（DigitalAndLineLevelInterfaceSystem）接口系統，它是一個非常靈活的I/O系統，可以配置冗余雙電源，以簡單插卡（可以熱插拔）的方式支持對不同I/O的選擇。一臺Zirkon可以支持多達128路輸入和輸出（單聲道）。DALLIS的核心是中央主卡，用于管理路由和控制接口，以及DSP功能?？梢赃x擇MADI接口，以擴展路由達56/64輸入和輸出，用以大型電臺網絡化系統集成應用。

值得特別說明的是DALLIS的內部硬件結構非常有特點。DALLIS的I/O卡和中央主卡之間采用點到點連接方式，而非傳統的總線TDM式連接。這樣，某一塊I/O卡的故障不會影響整個單元的工作。這種設計理念在系統安全性方面發揮了重要的作用。此外，DALLIS在設計上還允許中央主卡的冗余熱備份配置，從而出現了雙星的概念。

---模擬MIC/線路

---AES/EBUAES3（帶采樣頻率轉換SRC）

----SDI（串行數據接口）

----串行路由

----GPI（通用控制接口）

信號處理

Zirkon提供了已被證明性能極佳的LAWODSP算法，可以通過配置軟件工具將信號處理模塊分配到所需要的信號通路上。具體模塊有：

--MIC/LINE輸入選擇

--Gain增益(數字)

-信號指示

-Fader推子

-AUX輸出和PRE/POST開關

-PanorBalance.

此外，也可以根據需要分配下列信號處理模塊：

-Delay延時

-具有高/低通的參數三段EQ

-動態包括:

?門限

?擴展器

?壓縮器

-限幅器（Limiter）

調音臺顯示監控軟件VisTool

VisTool是可選的zirkon調音臺觸摸屏控制系統。運行VisTool的PC機需要連接到zirkon系統單元上，同一個系統可以最多連接4臺VisTool。VisTool可以把非時間受限的應用（如錄音控制）和調音臺的可視化設置以及增益調節顯示在一個界面上。VisTool的控制和顯示功能包括矩陣控制、各通道電平顯示、可視化遠程控制通道參數（EQ、DYN、LIM等等）、頁面選擇按鈕、定時器、文本窗口等等。VisTool的顯示界面如圖所示，用戶可以自己根據喜好進行設置。

圖4圖5

調音臺配置軟件工具

所有系統配置可以通過一個簡單可視化軟件工具完成。

調音臺的整個臺面是完全可以自由定義和設置的，以滿足用戶不同應用需要和習慣，這是該數字調音臺的突出特點。zirkon調音臺配置軟件運行在windows2000/XP下，配置文件通過以太網（TCP/IP協議）加載到調音臺上。配置一旦完成，調音臺就可以脫離配置PC（包括配置軟件）獨立運行。

多臺Zirkon調音臺可以通過以太網集中管理

系統維護

中央主卡包含一個網頁服務器(Webserver)，可以基于網頁瀏覽方式的便捷的系統維護，具備網絡實時檢測功能，可以在網上實時檢測設備狀態：

---主卡

電壓

溫度

---I/O系統

I/O類型

每塊卡的狀態

---通用信息

系統名字

最新一次啟動

最新一次全面安裝

WEB設置

操作系統版本

ＤＳＰ版本

ＡＰＥＸ版本

序列號

最新一次加載者
