Inovonics公司新一代FM轉播接收器AARON 650

概述

AARON 650 是Inovonics公司新一代FM轉播接收器，專為處理最具挑戰性的信號接收問題而生。AARON 650集成無與倫比的接收性能和眾多高級功能于一體，其信號靈敏度和信號選擇性優于市場上最好的商用和民用接收器。

AARON有兩個操作模式，直通或再生模式。直通模式消除了重新發送的延遲，而再生模式提供了完全重新構筑基帶信號，加入全新RDS的能力,消除了噪音和干擾。

背部面板提供了雙天線輸入，雙復合輸出，平衡模擬輸出和AES數字音頻輸出和遠程IP接入。儀器自動記錄并檢查音頻丟失、射頻信號丟失和RDS丟失（或“劫持”），并發出警報。當任何報警觸發時，儀器會自動發送Email郵件或者短消息給相關人員。前面板顯示左右音頻計量，LCD屏幕閃爍報警。面板上旋鈕用來設置調整LED屏幕上的各種參數。故障切換音頻備份可通過前面板的SD卡或網絡音頻流提供。

AARON650的實時的Web界面能夠在世界的任何地方通過您的手機平板或者電腦設置儀器，收聽實時音頻或是查看記錄。基于動態DNS的可靠網絡系統確保PC端與儀器間數據傳輸?shù)臅惩o阻。自帶先進的音頻信號計量工具，包括實時MPX的頻譜圖和全頻帶掃描。接收帶寬，自動調合及許多其它接收器參數可通過手動或自動控制處理。

主要特點

? 獨一無二的基于DSP的接收器性能。

? 復合直通和基帶再生模式。

? 雙天線輸入（N型連接器）和雙復合輸出（獨立可調），平衡模擬數字信號輸出和AES數字信號輸出。

? 主動接收信號處理，例如帶寬限制，立體聲混合，HF混合等。

? 擴展的FM波段調諧范圍：64MHz到108MHz。

? 先進的計量圖表。包括MPX的FFT頻譜分析，左/右聲道XY圖和一段時間內音頻電平圖。

? 可用頻段掃描進行現場射頻頻譜分析。

? 本地報警系統和自記錄報警系統可根據設置閾值不斷檢測音頻丟失，射頻損耗和RDS損失。

? RDS信息可以在立體聲再生模式進行修改。

? 通過SD卡和網絡流音頻備份播放內容以應對故障。

? 帶有收聽功能的Web界面。電子郵件和短信報警通知。

? SNMP遠程監測和控制。

? 包括“N”轉“F”天線適配器。

產品規格

總體性能：

調諧范圍：擴展的FM頻段：65.0MHz-108.0MHZ

信號靈敏度/噪聲：AES數字信號輸出和L/ R模擬信號輸出,在特定的RF輸入電平及75KHZ載波頻偏的情況下未加權單聲道SNR為：

? 在60dBμv的情況下：>82dB數字信號，> 80dB模擬信號

? 在40dBμv的情況下：>78dB數字信號，>76dB模擬信號

? 在20dBμv的情況下：> 60dB數字/模擬信號

? 在10dBμv的情況下：>50dB數字/模擬信號

? 在0dBμv的情況下：>43dB數字/模擬信號

選擇性：

可選的IF帶寬：311kHz，287kHz，254kHz，236kHz，217kHz，200kHz，184kHz，168kHz，151kHz，133kHz，114kHz，97kHz，84kHz，72kHz，64kHz和56kHz

頻率響應：

? 復合/ MPX輸出（直通）：±0.5dB，20Hz-100kHz。

? AES數字信號和L / R模擬信號輸出：>±0.2dB，20Hz-15kHz。

立體聲分離度（1kHz時）：

? 復合/ MPX輸出：在直通模式時>45dB。在MPX-再生模式時> 50dB。

? AES數字信號和L / R模擬信號輸出：> 50dB

信號延遲：

? 復合/ MPX輸出：在直通模式時<250>

? AES數字信號和L / R模擬信號輸出：<2>

區域設置：

? 調頻步進：200kHz，100kHz 或10kHz。

? 去加重模擬信號輸出：75μs或50μs。

? 無線電數據類別：RBDS或RDS。

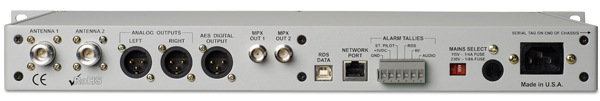

后面板接口：

天線輸入：兩個50歐姆（N）輸入可分配給任何預設電臺。

數字信號輸出：AES3（XLR）24位立體聲輸出可根據相應的±75載波頻偏，有或無去加重調整音量，范圍-30dBFS和0dBFS。輸出采樣率可設定為32kHz，44.1或48kHz。

模擬信號輸出：主動平衡（XLR）位立體聲輸出可根據相應的±75載波頻偏，有或無去加重調整音量，范圍-20dBu到+ 18dBu（+ 15.5dBm）。源阻抗為200歐姆。

復合/ MPX輸出：兩個不平衡（BNC）位立體聲輸出可根據相應的±75載波頻偏，有或無去加重調整音量，獨立可調范圍1V P-P到6V P-P。源阻抗為75歐姆。

USB接口：提供原始RDS數據以便分析。

網絡端口：RJ45接口，接受TCP / IP網絡協議，可對AARON 650遠程設置和運行監控。

耳機插孔：TRS接口耳機插孔用于收聽輸出節目以便驗證。

音頻故障切換保護：

在丟失輸入載波，音頻信號，或RDS“劫持”的情況下。輸出可以被替換為預先錄制的節目。節目可從插入式的SD卡上或Web的音頻流上獲取。

音頻處理功能：

無論是在直通或MPX再生模式下，可加入最多3dB的削波來定義最合適的FM偏差極限值。19kHz的立體聲導頻和57KHZ RDS副載波將會被剝離，過濾，然后在削波后重新插入。

用戶界面：

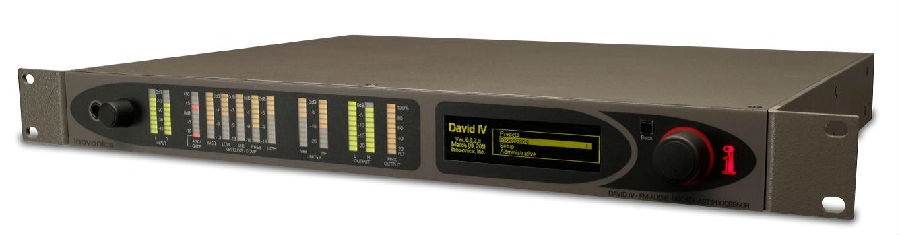

前面板：LCD和旋鈕提供了方便可靠的菜單操作， LED“VU”表用來顯示L / R音頻強弱。

軟件控制：IP網絡端口使AARON 650能夠在本地網絡或任意外網，使用臺式機，平板電腦或手機對其遠程設置和操作。

SNMP：SNMP遠程監控支持。

雜項：

測試音發生器：范圍20Hz - 20kHz， 60dB衰減器。

交流電源：90-130VAC或200-255VAC，50 / 60Hz， 5W。

尺寸：高：1?in/ 44mm寬：19in /483mm，長：9?in/240mm（1U）。

重量：9lbs/4公斤（凈額），12lbs/5.4千克（裝運）。

運行環境：環境溫度32°F / 0°C至122°F / 50°C，相對濕度0-95％，非冷凝，高度為10,000 in / 3048m的情況下能保證連續運行。

?
