Digigram ALP222E立體聲聲卡新標志

Digigram ALP222E立體聲聲卡新標志

2022年04月28日聲卡瀏覽量:0
  • 品牌:Digigram
  • 型號:ALP222E
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

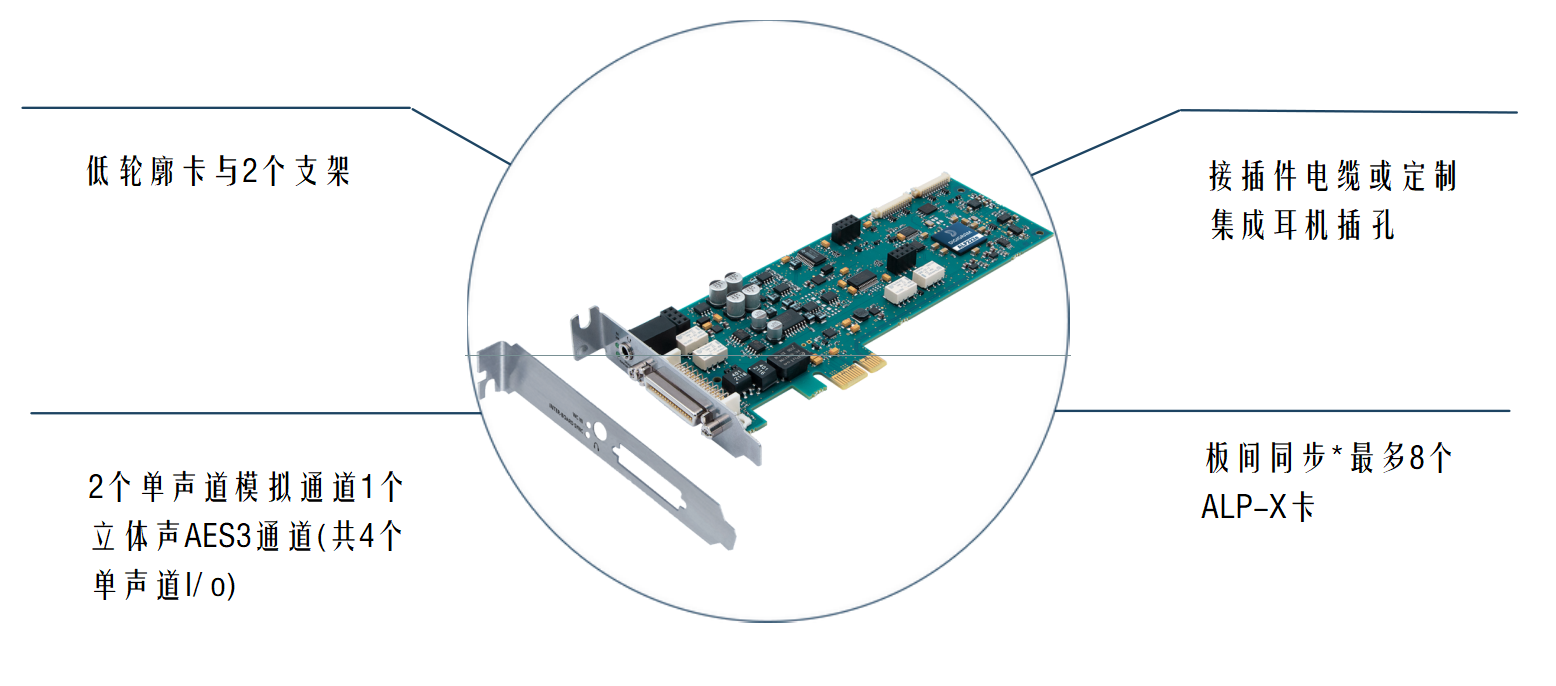

ALP222e是一款通用的PCIe聲卡,適用于Windows和Linux環境下基于專業pc的音頻系統。

由于其可靠性和穩定性,ALP222e匹配所有應用程序,如廣播(24/7/365),音頻生產,和杰出的音頻質量測量。這張卡可以應付任何挑戰。

它提供兩個平衡的模擬線輸入和輸出,加上一個立體聲AES3輸入和輸出。

零延遲嵌入式混頻器允許從物理和軟件輸入設備路由和混合音頻通道到物理和軟件輸出設備。

Digigram ALP222E立體聲聲卡新標志

Digigram ALP222E立體聲聲卡新標志

1、規格

外觀尺寸高度支持擴展總線
L: 168 mm x H: 69 mm x l: 20 mm全高/半高PCI Express TM (PCIe TM) x1
L: 6.6 inch; H: 2.7 inch; l: 0.8 inch支架(x2, x4, x8, x16 兼容)

2、驅動

支持操作系統驅動一個驅動程序包
Windows (from Windows 10 and Server 2016)Windows: Asio, Wasapi/DirectSound包含多個應用程序
Linux (from Linux Kernel 4.9) Linux: Alsa, Libgpiod多賬戶API可用

3、控制面板

Digigram ALP-X ASIO設置(Windows)

?Asio控制面板:最多8個ALP-X卡(卡間同步) ??選擇通過ASIO使用的I/ o(其他可以通過Wasapi使用)

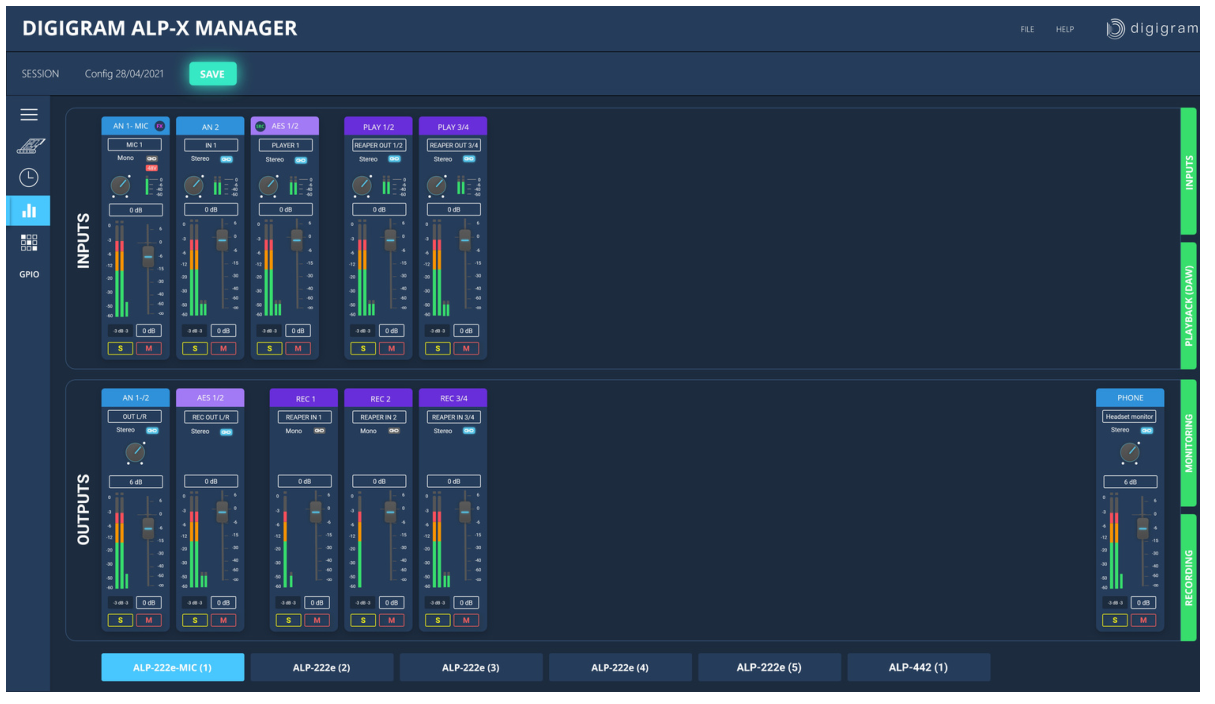

Digigram ALP-X管理器(在Windows上)一個獨特的控制面板,整個ALP-X范圍

?最多可管理8張ALP-X卡 ? ? ? ? ? ?2種工作模式

標準:將卡設置為2個I/O通道(如立體聲VX / PCX卡)

全量:設置卡為4個I/O通道(模擬和AES3)

主要功能

零延遲FPGA混頻器 ?輸入輸出電平的調整 ?在監控和錄音前混合 時鐘和同步選擇 GPIO狀態

Digigram ALP222E立體聲聲卡新標志

4、硬件規格

輸入

模擬

2平衡線水平

A/D轉換器:24位/ 192khz

最大電平/阻抗:+ 24dbu / > 10kohms

可調模擬增益:從-88 dB到+39 dB, 0.5 dB階躍

可調數字增益:0.1 dB步長從-90 dB到+12 dB

數字

1立體聲AES3輸入

可調數字增益:從- 90db到+ 12db,在0.1 dB步長

采樣速率(kHz): 32、44.1、48、64、88.2、96、128、176.4、192

硬件采樣率轉換器頻率比:從1:8到7,5:1

其他

1 AES11同步輸入

1 Word時鐘同步輸入

2干接點坐標

輸出

模擬

2伺服平衡線輸出

D/A轉換器:24位/ 192khz

最大電平/阻抗:+ 24dbu / <100>

可調數字增益:從- 90db到+ 12db,在0.1 dB步長

1立體聲耳機輸出(20mw for 600 Ω)

數字

1立體聲AES3輸出

可調輸出增益:從- 90db到+ 12db, 0.1 dB階躍

采樣速率(kHz): 32、44.1、48、64、88.2、96、128、176.4、192

其他

2個繼電器GPOs (0.5 A, 48 VCC) ? ?1字時鐘輸出

5、模擬音頻性能參數

頻率響應

@48 kHz: 20赫茲- 20 kHz

輸入:+/- 0.5 dB

輸出:+/- 0.08 dB

信噪比

輸入

加權:在110 dBA

未加權的:在108分貝

輸出

加權:在115 dBA

未加權的:在112分貝

(THD +噪聲

輸入:<- 96db @ 18dbu (1khz)

輸出:<-101 dB @18 dBu (1 kHz)

串?dāng)_

輸入

-111 dB @1 kHz / -110 dB @15 kHz

輸出

-130 dB @1 kHz / -111 dB @15 kHz

通道相

輸入:& lt;0.01°@1千赫

輸出:& lt;-7.5°@ 1 khz

6、采樣頻率

PCM (8, 16, 24, 32 and 32 float bits), Float IEEE754

7、電纜連接器

Digigram ALP222E立體聲聲卡新標志

Breakout電纜

總漏接電纜長度:1m ?XLR用于音頻I/ o和AES11輸入

BNC用于Word時鐘I/O ?DB9 GPIO接口

國際標準同步 ?耳機:3.5 mm TRS母插孔

8、同步信號源誤差

? 內部時鐘 (kHz)

11.025、16、22.05、24、32、44.1、48、64、88.2、96、128、176.4、192

? AES11 (kHz)

32、44.1、48、64、88.2、96、128、176.4、192

? 字時鐘輸入 (kHz)

32、44.1、48、64、88.2、96、128、176.4、192

? 卡間時鐘*(最多可連接 8 個 ALP-X 卡

與板間同步電纜連接)
