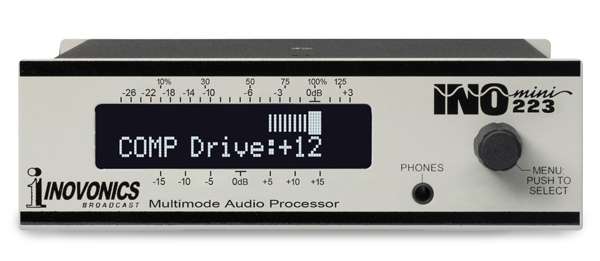

INOVONICS 223音頻處理器

INOmini223看似小巧，實則為強大的音頻處理器。其基于DSP的設計可讓用戶根據自身需要隨心所欲的設置參數，以對應多種廣播類型。該儀器可滿足用戶對于不同應用不同截止頻率的需求：NRSC兼容AM，TIS（顧客信息服務），單聲道LPFM傳輸，以及模擬信號SCA。另有“工作室”（STUDIO）模式來滿足顧客對于話筒信號及普通信號處理。233根據不同應用模式自行加載AGC(自動增益控制),帶有可選濾波器交叉和可變EQ的三頻帶動態壓縮范圍，“超前”峰值控制和自帶限制保護的預加重和超前控制的輸出端濾波器。

主要特點

?適用于： AM，短波，美國/歐洲（兼容）單聲道FM，TIS和模擬SCA。

?易于操作的控制系統。

?基于不同模式自帶各自的獨特的AGC，3-頻帶壓縮，峰值控制和輸出濾波。

?用戶可調壓縮，EQ，限制和密度。

?DSP“超前”限制提供無截?cái)嗟姆逯悼刂啤?/p>

?USB接口，使自助固件更新成為可能（請?jiān)诠倬W(wǎng)下載固件包）。

?耳機接口

產品規格

操作模式：

o NRSC兼容不對稱AM，截止頻率可調為10kHz、 9kHz、 7kHz、5kHz（等效于9極點橢圓濾波器）。

o TIS不對稱AM, 5kHz截止頻率（等效于9極點橢圓濾波器）。

o 單聲道FM，75μs/50μs預加重，15kHz截止頻率（等效于7極點橢圓濾波器）。

o SCA, 平滑5kHz截止頻率（等效于6階巴特沃斯濾波器）。

頻率響應：在模式“工作室”(STUDIO)和“驗證”(PROOF)下：20Hz – 20kHz, ±0.1dB。其他模式下截止特性如上文所述。

失真：在模式“工作室”下：0.02% THD。

信噪比：低于上限72dB(適合的去加重網絡下 )。

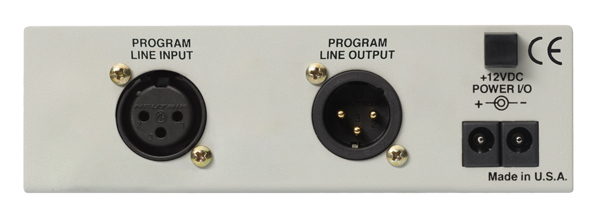

輸入：主動平衡（XLR）模擬輸入，接受范圍：-20dBu到+20dBu。

輸出：主動平衡（XLR）提供相當于100％調制-15dBu 到+12dBu的輸出電平，200歐姆源電阻。位于頂蓋下的開關則可降低輸出-20dB來應對需要低電平輸入的發射機（-35dBu到-8dBu）。

延遲：根據不同的模式，3.5ms – 4.5ms。

耳機插孔：(TRS) 3.5mm。

USB接口：用于更新固件。

儀表：輸入/輸出/ AGC增益/壓縮/限制。

警報：液晶屏幕閃爍。報警內容為音頻丟失和AGC超出范圍。

電源：12VDC， 200毫安（2.1mm x5.5mm同軸電線），儀器附送外置開關電源。

安裝選項：一個可選的機架可將三臺儀同時裝入一格19inch, 1U 標準架。

尺寸和重量：40.64mm高x 139.7mm寬x139.7mm長。裝運重量3.62斤。
