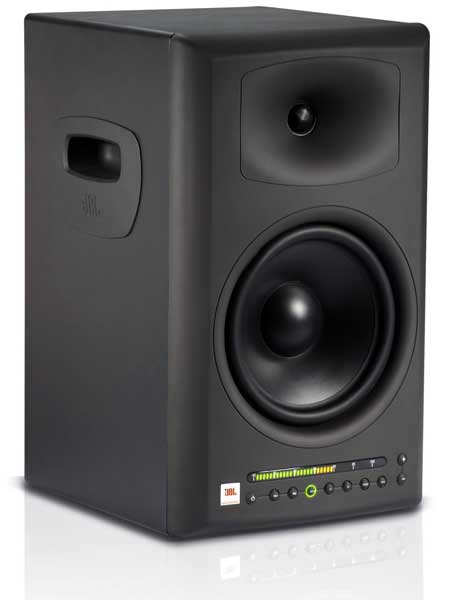

廣播、錄制音箱JBL LSR4328P

廣播、錄制音箱JBL LSR4328P

2013年11月15日音箱瀏覽量:0
  • 品牌:JBL
  • 型號:LSR4328P
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

JBL 獨一無二的第二代RMCTM 房間模式校正技術專為解決這個問題而設計。在每個LSR4300 系列監聽音箱內都裝有強大的計算處理器,能夠自動分析您房間的頻率響應,并通過精確的插入濾波器補償監聽空間內的低頻誤差,以便使低頻信號到達混音位置時具有期望的頻率響應。正因為如此,LSR4300 系列能夠“超越精確”,幫助您消除在猜測中工作的不確定性,創建能夠在任何環境下交換的可靠混音。此外,RMC 系統能夠微調每只揚聲器的電平,以補償音箱到混音位置相對距離的差異,確保平衡的混音。

特性:

? 定制設計的傳感器特別用于傳送干凈,清脆的聲音。LSR4328P 擁有一個8 英寸低頻紙盆,LSR4326P 提供6.25 英寸低音,兩型號音箱均配有1 英寸軟球頂高頻傳感器。所有傳感器均為自我屏蔽的,采用釹馬達結構,可適應偶發的瞬時響應以及大功率使用。

? 先進的前面板用戶界面可控制系統功能,例如音量,輸入選擇,用戶EQ 和EQ 預置,RMC 校正和旁通,單個音箱獨聽,表頭和按鈕亮度調節。

? 在混音位置測量時,前面板表頭顯示連續的輸出電平,單位為dBFS,可作為觀察揚聲器輸出的視覺參考。

? 在空間有限,無法使用揚聲器支架的情況時,揚聲器機身自帶的安裝點可將揚聲器進行墻面安裝。

? 揚聲器側面配有內凹扶手,方便揚聲器定位和搬運。

?

特性:
? 定制設計的傳感器特別用于傳送干凈,清脆的聲音。LSR4328P 擁有一個8 英寸低頻紙盆,LSR4326P 提供6.25 英寸低音,兩型號音箱均配有1 英寸軟球頂高頻傳感器。所有傳感器均為自我屏蔽的,采用釹馬達結構,可適應偶發的瞬時響應以及大功率使用。
? 先進的前面板用戶界面可控制系統功能,例如音量,輸入選擇,用戶EQ 和EQ 預置,RMC 校正和旁通,單個音箱獨聽,表頭和按鈕亮度調節。
? 在混音位置測量時,前面板表頭顯示連續的輸出電平,單位為dBFS,可作為觀察揚聲器輸出的視覺參考。
? 在空間有限,無法使用揚聲器支架的情況時,揚聲器機身自帶的安裝點可將揚聲器進行墻面安裝。
? 揚聲器側面配有內凹扶手,方便揚聲器定位和搬運。

設備參數規格
(除特別說明外,所有參數均適用于LSR4328P 和LSR4326P)
系統
頻率響應(+/-1.5dB) 50Hz-20kHz (LSR4328P)
55Hz-20kHz (LSR4326P)
箱體共振頻率 41Hz (LSR4328P)
52Hz (LSR4326P)
低頻擴展 用戶控制設置為默認
-3dB 43Hz-22kHz (LSR4328P)
47Hz-22kHz (LSR4326P)
-10dB 35Hz-32kHz (LSR4328P)
39Hz-32kHz (LSR4326P)
低-高頻分頻 數字分頻: 2.6k 4th order BW LF/ 4th order BW HF (LSR4328P)
數字分頻: 2.8k 4th order BW LF/ 2nd order BW HF (LSR4326P)
失真,96dB SPL,
1m: 中高頻
(200Hz-20kHz)
2 次諧波: <0>
3 次諧波: <0>
低頻(<200Hz> 2 次諧波: <1> <0>
3 次諧波: <0> <1>
最大連續聲壓級 106dB/1m
最大峰值聲壓級 112dB/1m
每對最大峰值聲壓級 118dB SPL/1m
低頻型號 438H (LSR4328P)
436H (LSR4326P)
直徑 203 mm (8 in) (LSR4328P)
159 mm (6.25 in) (LSR4326P)
音圈 2” (51 mm) (LSR4328P)
1.5” (38 mm) (LSR4326P)
磁體類型
紙盆類型 聚合體涂層紙纖維
阻抗 8 歐
高頻型號 431G
直徑 25mm(1in)振膜
音圈 1’’(25mm)
磁體類型 釹,整體散熱片覆蓋
振膜類型 軟球頂
其它特性 橢圓形類似球形波導
阻抗 4 歐
放大器
低頻拓撲 A-B 類單片電路
正弦波功率比 150w(額定阻抗內 <0>
THD+N, 1/2 功率 <0>
高頻拓撲 A-B 類單片電路
正弦波功率比 70w(額定阻抗內 <0>
THD+N, 1/2 功率 <0>
交流輸入電壓 115VAC,60Hz (230VAC, 50 Hz –型號 LSR4328P/230 和 LSR4326P/230)
交流輸入接頭 IEC
自生噪聲電平 <13>
1/8th 功率比 13w (LSR4326P),18w (LSR4328P)
滿載功率(100 小時,IEC 粉噪,6dB 峰值因數) 58w IEC 粉噪僅低頻通道
額定功率 交流在1/8th 功率IEC 粉噪,60w
最大電流 交流在最大功率輸出(音頻)120VACE line2.2A
保險絲值 5A, 250VAC, 時滯 (LSR4328P, LSR4326P)
2.5A, 250VAC, 時滯 (LSR4328P/230, LSR4326P/230)
輸入和 輸出
模擬
XLR輸入 可選+4dBu/-10dBV;輸入阻抗10K。應用到XLR 針 2 的正向電壓可產生向外的低音運動。
1/4 英寸TRS 輸入 平衡或非平衡,可選+4dBu/-10dBV;輸入阻抗20K。應用到1/4’’“尖”的正向電壓可產生向外的低音運動。
AD 轉換 96kHz,24Bit,64x 過采樣
校準輸入靈敏度,模擬XLR 和1/4’’ +4dBu: 94dB SPL/1m
-10dBV: 94dB SPL/1m
數字
XLR輸入 AES/EBU(IEC60958)
XLR 輸出 AES/EBU(IEC60958)
RCA 輸入 S/PDIF (EIAJ CP1201)
RCA 輸出 S/PDIF (EIAJ CP1201)
數字輸入采樣率 96k Hz, 88.2 kHz, 48 kHz, 44.1 kHz, 32 kHz. 公差: +/- 3%
數字輸入字長 24Bit
RMC 話筒輸入(僅使用所提供話筒) 1/8’’ TRS
網絡連接 RJ45 輸入,RJ45 輸出
網絡協議 HiQnet 協議,使用RS485
電腦接口 USB Type1
用戶控制
前面板控制 ON, SOLO, RMC, EQ ON, LF, HF, PRESET, INPUT,+/-
RMC 功能 開始,旁通
RMC 濾波器范圍 20Hz-160Hz 之間73 個頻率點(1/24th 倍頻程中),Q 值可變從1(1.4 倍頻程帶寬)到16(1/11th 倍頻程帶寬,衰減從3~12dB)
LF EQ 工廠默認:500Hz 自屏蔽,+/-2dB,1/4dB 增量。可通過LSR4300 控制中心軟件訪問19.7Hz~1kHz 之間137 個拐角頻率。
HF EQ 工廠默認:2kHz 自屏蔽,+/-2dB,1/4dB 增量??赏ㄟ^LSR4300 控制中心軟件訪問1kHz~20.2kHz之間104 個拐角頻率。
預設 1-6 個工廠/用戶預設加NULL。僅可調用??墒褂?LSR4300 控制中心軟件儲存。
輸入選擇 模擬(XLR/1/4’’)
S/PDIF A,B
AES/EBU A,B
+/- 默認:系統音量控制:0dB 到∞dB 二級功能:所選功能的增量/減量
背面板控制 輸入靈敏度+4dBU/-10dBV
8 個音箱ID DIP 開關 Left, Right, Center, Left Surround, Right Surround, Center Surround, Left Extra, Right Extra
顯示
前面板顯示 31 段LED dBFS 顯示和設置指示
前面板表頭 -70dBFS~0dBFS +削波
背面板顯示 5LED 指示音箱ID 選擇
物理
顏色 深石墨色
把手 2個,在兩邊嵌入設置
安裝 4個帶螺紋安裝點符合正方形的工業標準,107.9mm x 50.8mm(4 1/4’’ x 2’’)M6 公制螺紋
低頻導流口 背開口線性動態孔
隔音結構 入射模式結構ABS
箱體結構 19mm (3/4in)MDF
凈重 5 kg (32.5 lbs) (LSR4328P)
13 kg (28.5 lbs) (LSR4326P)
尺寸(WxHxD) 267 mm x 438 mm x 269 mm (10.5” x 17.25”D x 10.6”) (LSR4328P)
236 mm x 387 mm x 262 mm (9.3” x 15.25” x 10.3”) (LSR4326P)
