DHX AUDIO AA210二進10出音頻分配放大器

簡介

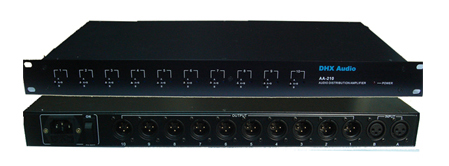

DHX AA210是有源音頻放大器，采用標準1U19〞機架裝置，可安裝在標準儀器機柜內使用。

DHX AA210音頻放大器設有2路輸入和10路輸出。每路輸出均可獨立設定為連接輸入A（左聲道）、輸入B（右聲道）或左右聲道混音A+B成為單聲道，該設定可于前面板中選擇。

每路輸出均采用隔離式獨立放大器及獨立增益控制，可于前面板調校。

全隔離式設計，每通道均為獨立放大輸出。任何通道如連接為非平衡或意外短路，均絕不影響其他通道正常工作。

功能

高集成度，2路輸入，1 0路輸出。

每路輸出設有多轉式增益設定，而輸出電平調校范圍可達±12dB。

可選擇單聲道或立體聲，每組輸出通道可個別設定為A（左聲道）、B（右聲道）或A+B（左右混音的單聲道）。

DHX AA210的每路輸出信號都是隔離的，當連接音響系統應用時，提供了一個完全平衡的輸入和輸出信號，更不會因系統接地線* 或0V**不良時而出現的失真和噪聲。

技術指標 0dBV增益 +41dBV增益

頻率響應，+0／一0．35dB 20Hz一20kHz 20Hz一20kHz

輸入阻抗* 20k／600 ohm 20k／600 ohm

最大輸入電平（1 kHz） +24dB -16dB

輸入平衡，在1 kHz 70dB 70dB

增益調校范圍 ±2dB ±12dB

輸出阻抗 50 ohm 50 ohm

最大輸出電平（1 kHz） +24dBm +24dBm

輸出平衡，在1 kHz 70dB 70dB

輸出噪聲（A加權，均方根值rms） -87dB -75dB

總諧波失真+噪聲，

在+24dBm．600 ohm．1 kHz 0．01％ 0．01 5％

供電要求 220V，50／60Hz

機體尺寸 19寸1U機架，225mm深

重量 5．5公斤
