調音臺操作技巧(下):細析輸出、監測要點

2019年11月15日廣播調音臺瀏覽量:0

調音臺的輸出部分

1 立體聲道的Aux Send(輔助傳送)

原則上立體聲道的Aux線路的工作方式和單聲道的相同。因?yàn)锳ux線路始終是單聲道的,因此立體聲道上的信號首先被混合成單聲道信號,然后才被送到Aux集中母線。

1.AUX SEND 1

調節按鈕用來控制AUX 1 母線耦合的總和音量。

2.AUX SEND 2

調節按鈕用來控制Aux 2 母線耦合的總和音量。

3.AUX SEND 3(FX)

FX 旋鈕用來確定效果處理的音量,即同外接( 或內置)效果器的音量相配合。

4.SOLO

借助SOLO開關您可通過CONTROL ROOM/PHONES 輸出端單獨監聽輸送到輔助線路上的音頻信號,并通過音量顯示器進行監控。

2 CD/Tape輸入、CD/Tape輸出

1.CD/TAPE INPUT

CD/TAPE INPUT插孔(Cinch)適用于連接雙音軌錄音機(如DAT數字音頻磁帶錄音機)。

如果您將CD/TAPE INPUT同一臺帶音頻信號來源選擇開關的HiFi放大器連接,您便可用最簡單的方式監聽附加音頻信號來源(如盒式收錄機、MD播放機、聲卡等)。

2.CD/TAPE OUTPUT

這些接口與MAIN OUT(主輸出)平行,提供不平衡式的立體聲總和。請您在此連接錄音機的輸入端。最終的音量通過高精密的MAIN MIX推桿調節。

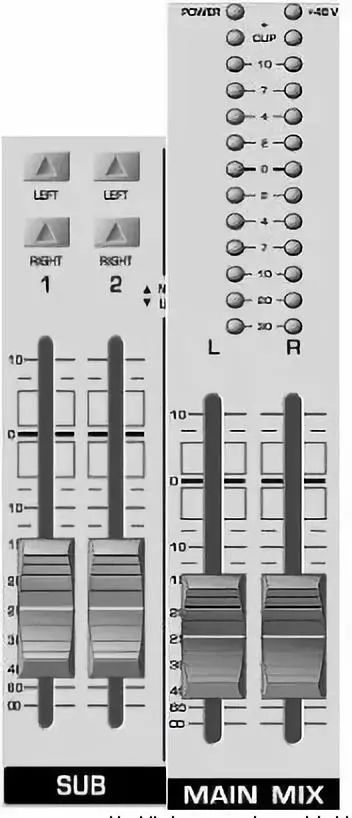

3 Subgroups(編組)推桿

和Main Mix(主混音)推桿

用此推桿可以調節編組和主混音的輸出音量。

左/右開關:

位于編組推桿上方的開關將次組信號分配給主母線的左側或右側。您也可將次組信號分配給兩側或不分配給任何一側。不分配給任何一側時,次混音便只在相應的次組輸出端上。

4 Stereo Aux Return(立體聲輔助回傳)調節鈕

1.STEREO AUX RETURN 1:

STEREO AUX RETURN 1調節鈕是立體電位計。用它來確定主混音上輸入信號的音量。如果您將此輸入端用作效果回路,則將效果信號混入聲道的”干”信號。

2.STEREO AUX RETURN 1/2 (TO AUX SEND):

右邊的STEREO AUX RETURN調節鈕具有特殊的功能:用它可給監聽混音配上效果。

3.STEREO AUX RETURN FX:

通過STEREO AUX RETURN FX調節鈕來確定從AUX RETURN FX插孔繼續傳送給主混音的信號的音量。如果沒有連接外部信號源,這里便是內接效果模塊的輸出信號。

4.MAIN MIX / TO SUBS:

這個開關將通過STEREO AUX RETURN FX 插孔輸入的信號傳到主混音(非按下位置)或次混音(按下的位置)上。

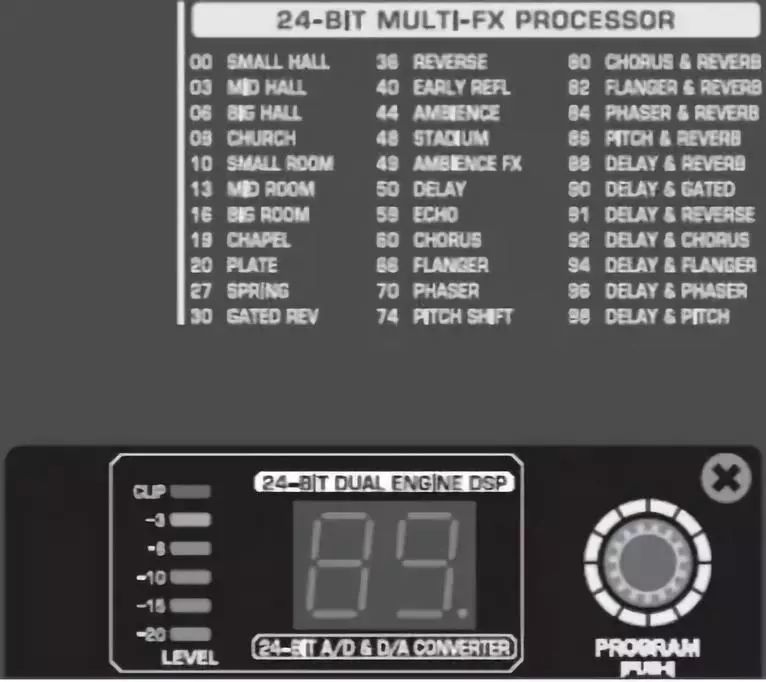

5 數字效果處理器

調音臺提供了一套24-BIT MULTI-FX PROCESSOR多重效果處理器。這個內置的效果模塊提供高質量的標準效果,如廳堂、合唱、鑲邊、回聲以及各種組合效果。

通過通道中的Aux Send FX 和Aux Send FX總調節鈕你可設定效果處理器的輸入信號。

這些效果預置為常規的“混合效果”。當您旋開STEREO AUXRETURN FX 調節鈕時,會產生聲道信號( 干) 和效果信號組成的混合信號。兩種信號之間的平衡通過聲道推桿和STEREO AUX RETURNFX 調節鈕進行調節。

FX FOOTSW是效果器開關(用踏板控制效果器開關)。

監測部分

1 音量顯示器和監聽

1.CD/TAPE:

CD/TAPE開關用來將CD/TAPE INPUT插孔的信號傳到音量顯示器、CONTROL ROOM OUT( 控制室輸出端) 和PHONES(耳機)插孔–通過監聽揚聲器或耳機進行錄音后監聽。

2.SUB 1-2 或SUB:

SUB 1-2 開關將編組1和2的信號放到此路徑上。

3.MAIN MIX( 主混音):

MAIN MIX開關將主混音信號輸送到CONTROL ROOM OUT和PHONES插孔以及音量顯示的輸出端上。CTRL ROOM & PHONES通過此調節鈕可調節控制室輸出音量以及耳機音量。

4.CD/TAPE TO MAIN:

如果按下了CD/TAPE TO MAIN開關,雙軌輸入端便接到主混音上。這樣CD/TAPE INPUT 可被用作磁帶音源輸入、MIDI 樂器或其他不需加工的信號源的附加輸入端。TAPE TO MAIN 開關同時用來分離Main Mix 與CD/TAPE OUTPUT 的連接。

2 PHONES(耳機)監聽口

3 CONTROL ROOM OUTPUTS(CTRL OUT)

在調音臺背板上的CTRL OUT是接監聽設備的輸出??刂剖逸敵龆送刂剖抑械谋O(jiān)聽設備連接,提供立體聲總和或單一聲道信號。

調音臺背板說明

1 電壓供應、幻像電源和保險

1.保險絲座/IEC 插座:

電源連接通過一個IEC 插座。它符合必需的安全規定。屬于供貨范圍的還有一根合適的電源線。在更換保險絲時應務必使用相同的型號品種。

2.POWER(電源)開關:

用POWER開關起動調音臺。

3.PHANTOM(幻像電源)開關:

通過PHANTOM 開關您可啟動單聲道XLR 插孔的幻像電源,使用電容式麥克風需要幻像電源。紅色的+48V 發光二極管發光時表示幻像電源已接通。如果使用平衡式電線的話,通常還可同時使用動圈麥克風。

2 Main Mix(主混音)輸出端、

編組輸出端和Control Room(控制室)輸出端

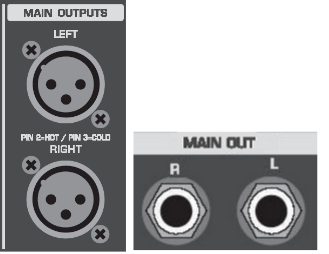

1.MAIN OUTPUTS:

MAIN輸出端用來輸導MAIN MIX信號,配有平衡式XLR 插孔,其額定電平為 +4dBu,同時還有平衡式6.3mm插孔,同樣供主總和信號輸出使用(1622FX: 這里插口輸出端位于正面面板上,為不平衡式)。

2.CONTROL ROOM OUTPUTS(CTRL OUT):

是接監聽設備的輸出??刂剖逸敵龆送刂剖抑械谋O(jiān)聽設備連接,提供立體聲總和或單一聲道信號。

3.SUB OUTPUTS

編組輸出端為不平衡式,用來傳輸您借助聲道推桿旁的SUB 開關(2442FX: 1-2 或3-4 開關)放到相關編組上的聲道的總和信號。這樣您可將一個編組傳輸?shù)搅硪粋€(gè)調音臺上或?qū)⒋溯敵龆伺cMainOutput同時用作錄音輸出端。

如此您便可同時進行多音軌的錄音。為此請您采用Y 電纜,并將您的8音軌錄音機的輸入端配置成可使用2x4條音軌( 如將聲道1 接到音軌1和音軌2上等等)。在第一輪中您將音軌1、3、5 和7 錄音,第二輪時您將音軌2、4、6和8錄音。

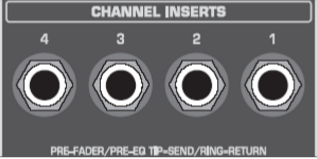

4.CHANNEL INSERTS:

插入點對采用動態處理器或均衡器來處理一個聲道的信號很有用。回聲效果器和其他效果器通常是用其效果信號加在干信號上,而動態處理器則是處理整個信號。

也就是說,在這種情況下,用Aux Send 線路不是正確的方法。正確的方法是將信號線路中斷并加入一個動態處理器和/或均衡器。
