演播室的聲學裝修簡介

一、前言

在聲學設計方面，演播室不同于錄音棚，因?yàn)檠莶ナ矣兄蟮氖褂妹娣e及更多的功能需求，出于造價及使用目的的考慮，演播室的在聲學設計指標及施工方面與錄音棚有著明顯的不同。 演播室的聲學裝修，不但要有好的設計，同時對其施工的質量控制也是很重要的。如果在具體實施的環節當中有問題，最后做出來的房間聲學效果就會大打折扣。根據演播室的使用功能，我們通?？梢园哑浯篌w分為新聞演播室及綜藝演播室兩大類。這兩類演播室之間除了使用面積的差別之外，更為明顯的區別在于綜藝演播室通常會帶擴聲系統，相對比較吵鬧，本文以新聞演播室的聲學裝修為例，從應用的角度對其進行簡要介紹。

二、聲學設計

對于新聞演播室來說，最主要的兩個聲學指標為混響時間及隔聲量。其中對混響時間的控制可以減少房間反射聲對錄音效果的影響，提高語言清晰度，故以語言為主的新聞演播室通常會選用較低的混響時間，一般在0.5S（500Hz）左右。而對房間隔聲量的控制，可以較好的減少演播室外部環境噪聲對錄音效果的影響，它與隔聲物體的質量密度有關，特別要注意門窗的隔聲設計。對于房間吸聲來說，由于高頻和低頻波長相差巨大，所以通常會選用多孔吸聲及結構吸聲兩種材料對其進行分別處理。

從圖1可以看到，為了防止墻面微小孔隙對隔聲量的影響，通常會在原墻體外增加20mm后的水泥砂漿扇灰，然后留100mm的空腔以增加對聲音低頻部分的吸收。通過把玻璃絲棉固定在橫撐龍骨上，來控制混響時間的高頻部分。圖2為演播室房頂?shù)穆晫W(xué)結構大樣圖，它分為隔聲層及吸音層兩層，上層通過輕鋼龍骨及次龍骨把隔聲層固定。隔聲層是由超細玻璃棉及錯縫拼接的雙層石膏板構成，以隔絕天花以上及空調的噪聲。它的下層100mm位置，通過噴塑鋼絲網固定50mm厚的玻璃絲棉起到對混響時間控制的作用。由于通常對演播室防火安全要求為A級，故選用玻璃吸聲棉以及難燃的玻璃纖維布，作為主要的吸聲材料。

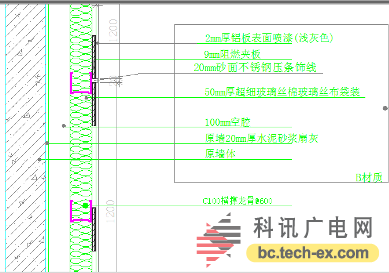

圖1 墻面結構大樣圖

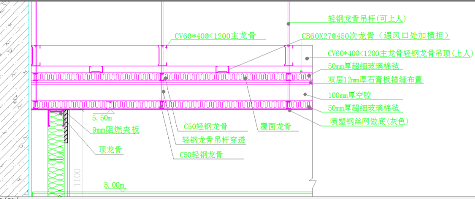

圖2 房頂結構大樣圖

隔聲和房間的建筑結構有著很大的關系，從一開始的墻體材料的選擇就直接決定了房間的隔聲量。雖然可以通過在內部墻體增加隔聲結構的方法來改善隔聲量問題，但是無論從工程量、造價到最終的改善效果來說，都不如事先選用合適的墻體材料更為有效。由于目前環保的要求，通常選擇灰渣磚作為演播室的墻體材料，而非普通建筑所使用的空心磚。在隔聲量設計的過程中，我們可以通過查表獲得不同厚度磚墻的隔聲量信息，從而作為演播室隔聲量指標一個重要的參考信息。

三、質量控制

優秀的聲學設計只有在良好的質量控制下，才能實現最佳的聲學效果。通常的聲學裝修的過程當中，由于要與空調、消防、動力等各個工種協調配合，所以堅決的執行力和協調能力，在演播室聲學裝修的過程當中也是相當重要的，具體表現在以下方面：

1.墻面消防箱對演播室隔聲量的影響

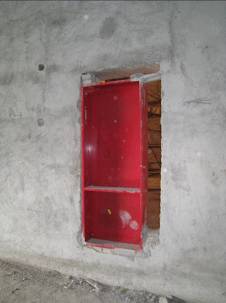

圖3 嵌入式消防箱

通過上面對房間隔聲量的分析，可以知道墻面的厚度對隔聲量有著較為直接的影響，故在房間設計的過程中，要盡量減少在演播室的外墻嵌入消防箱的做法。如圖3所示，可以看到嵌入的消防箱厚度接近墻面厚度的一半，也就是這一部分的墻面隔聲量會有明顯的降低，從而降低房間整體的隔聲量。在這種情況下，就需要與消防公司進行充分的溝通，在不影響消防安全的前提下，修改消防箱的位置或者改嵌入為外裝，從最大程度上減少對墻體的損害。

2.演播室內部排水管對房間隔聲系統的影響

雖然不是每間演播室都會有排水管，但是當我們?cè)诂F(xiàn)場勘查的過程中，發現了這種情況，一定要及早的向設計方提出質疑，并協調更改管線的走向。如圖4，為演播室房內部穿過的排水管，它不但給演播室?guī)砹瞬槐匾脑肼?，同時也有漏水損害設備及人員的安全隱患，對于此類的問題需要有較強的協調能力及原則性。

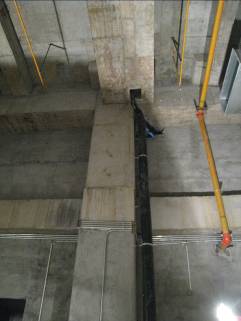

圖4 演播室內部排水管道

3.動力管線對房間隔聲的影響

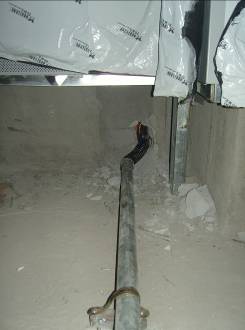

圖5 演播室過墻管道的軟連接

每一間演播室都需要用電，所以動力電源線穿入演播室，是不可避免的一件事情，但是如何走線通過什么方式進行連接，都直接會影響到房間的隔聲量。如圖5所示，如果在演播室用電量不是很大的情況下，我們可以選擇穿管的方式，經地面下方進入演播室，從而減少房間墻面穿孔對其造成的隔聲影響，同時管道在穿過墻面時需要進行軟連接，以避免管道的固體噪聲傳入房間內部。當我們需要使用線槽來完成系統走線工作的時候，通常需要把線槽穿入墻面的位置選擇在天花隔聲層以上，在最大限度上降低線槽直接穿入房間所引起的隔聲量下降問題。同時線槽在墻面的開孔面積要盡量小，讓其內部大部分空間被線纜填充有效的降低噪聲傳入。

4.空調對房間隔聲的影響

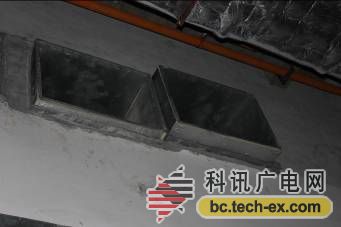

圖6 演播室空調通風口

空調系統是破壞演播室墻體結構最大的因素，為了確保演播室的制冷量，通常空調管道尺寸較大，故對墻面的破壞是不可避免的，如圖6所示為空調系統的穿過墻面的進、回風口。在聲學設計的過程中，會在空調管道以下做一層隔聲層，來有效的彌補空調對房間隔聲量的破壞，如圖7所示，為石膏板錯縫拼接的隔聲層結構。但是對空調管道的封堵，也不能忽視，只有把空調管道的外壁與墻面嚴密封堵，才能從有效的降低外界噪聲對其影響。由于空調管道尺寸較大且內壁光滑，通常對聲音的反射十分有效，故在空調的安裝過程中，出風口位置會增加帶有吸聲材料的消聲裝置，如圖8所示為空調的消聲管道，它是由穿孔金屬板內填充多孔吸聲材料制成，對高頻有較好的吸聲效果。同時演播室這類空調的出風口位置，會避免使用一些較薄的風葉材料來避免它產生二次噪聲。

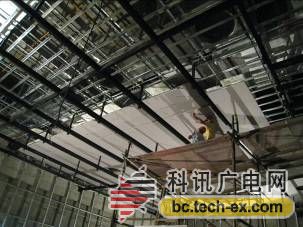

圖7 演播室內部的隔聲層架構

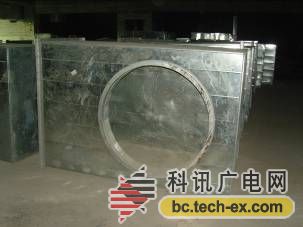

圖8 空調送風消聲管

四、小結

從以上對演播室的質量控制可以看出，雖然聲學設計作為一門專業學科，有著較為全面的理論基礎和設計技術。但是在實際的施工過程中，由于有了各技術工種的加入，就使得實現聲學設計的理論成果有了許多不可控因素。所以在實際的教學當中，我們不但要教會學生充分了解聲音設計的理論知識，同時要培養其分析問題及協調能力，才能讓他們更加出色完成演播室的聲學裝修工作。
